Approvisionnement d'usineSondes de test plaquées or
Sondes de test bien établies pour le contact avec les circuits imprimés
Pour un contact optimal avec les points de test (par exemple, pastilles, vias et broches), divers styles de pointes avec différents diamètres et finitions sont disponibles.
Diverses forces de ressort disponibles ainsi que des versions avec des ressorts en acier inoxydable adaptés aux températures élevées
Utilisées pour définir les conditions de course optimales dans le gabarit de test, différentes hauteurs d'installation peuvent être obtenues en combinant des sondes de test et des réceptacles
Données électriques
Capacité de charge de courant / courant nominal : 5 A
Résistance typique (Ri) :< 20 mOhm
Données mécaniques

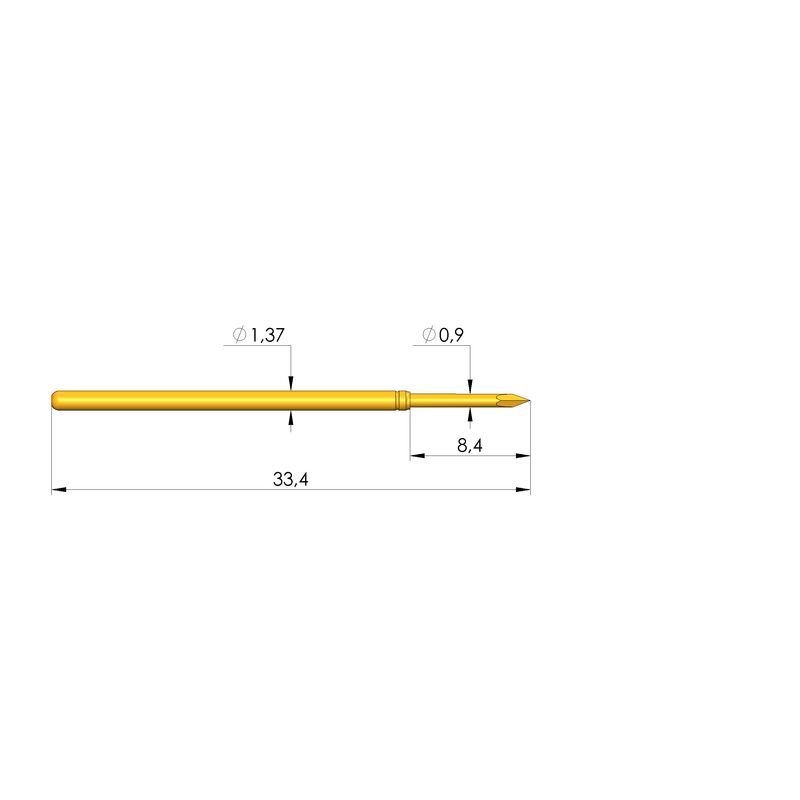

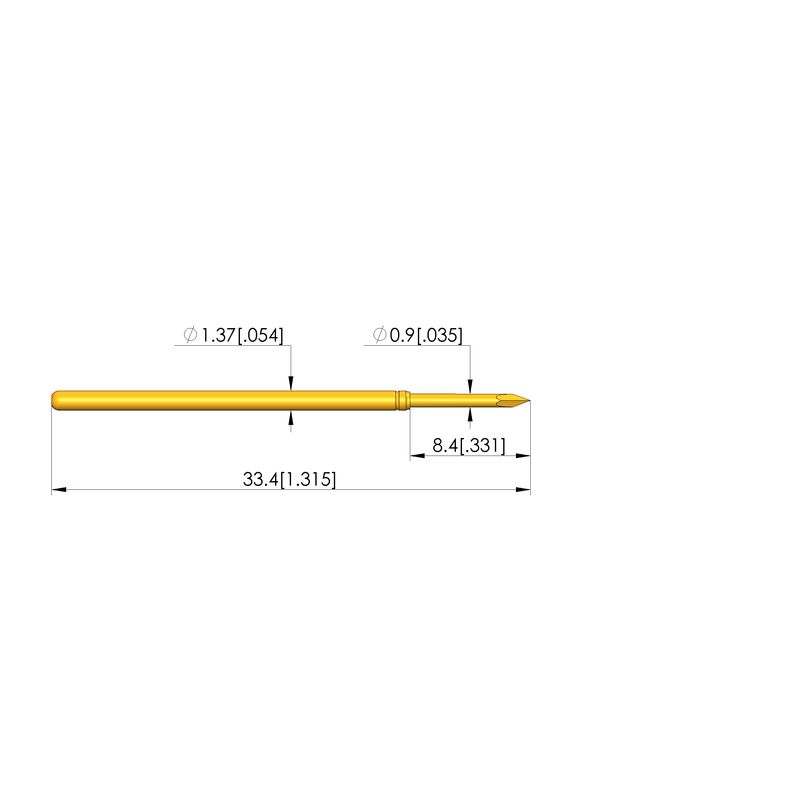

Longueur totale : 33,4 mm
Diamètre du corps : 1,37 mm
Course maximale : 6,35 mm
Précharge du ressort : 0,78 N
Hauteur du collet : 00
Force du ressort à la course de travail : 3 N
Course de travail : 4,3 mm
Données de style de pointe

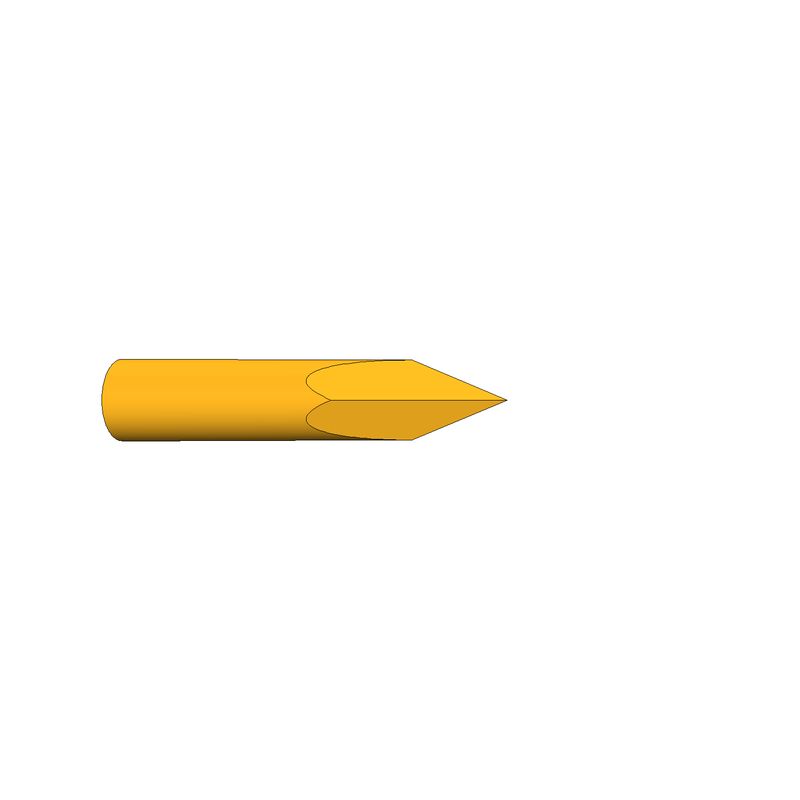

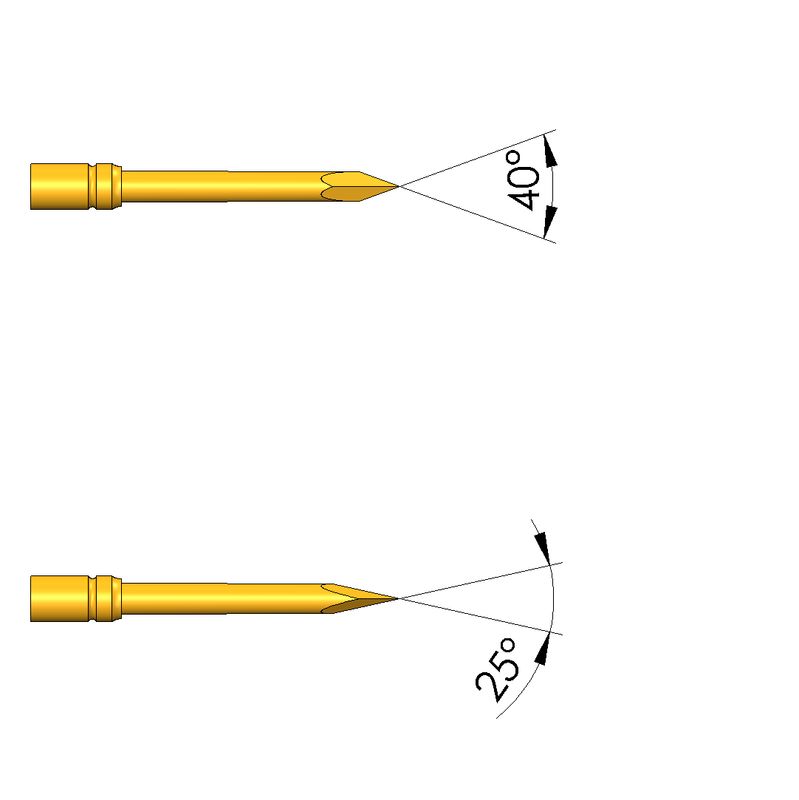

Style de pointe : 91 dague, auto-nettoyante
Diamètre de la pointe : 0,9 mm
Surface du style de pointe : Or A
Matériau du style de pointe : 2 acier
Sélection des sondes de test
Les sondes de test ont également de nombreux fabricants différents, mais toutes ont des contraintes similaires. Lors du choix d'un réceptacle de sonde de test, la décision la plus importante est de savoir quelle pointe utiliser.
Le nombre de pointes disponibles peut être accablant. D'après les expériences passées, nous avons constaté que nous n'utilisons généralement que quelques pointes différentes.
* Couronne
* Lance
* Coupe
* Cône
Chez SICHUAN WINNER SPECIAL ELECTRONIC MATERIALS CO., LTD., nous fournissons des diamètres, des épaisseurs de placage et des spécifications mécaniques personnalisés sur demande. Chaque bobine est livrée avec traçabilité des matériaux et certificat d'analyse.
Contactez-nous pour demander des échantillons ou un devis pour les besoins de votre application.
