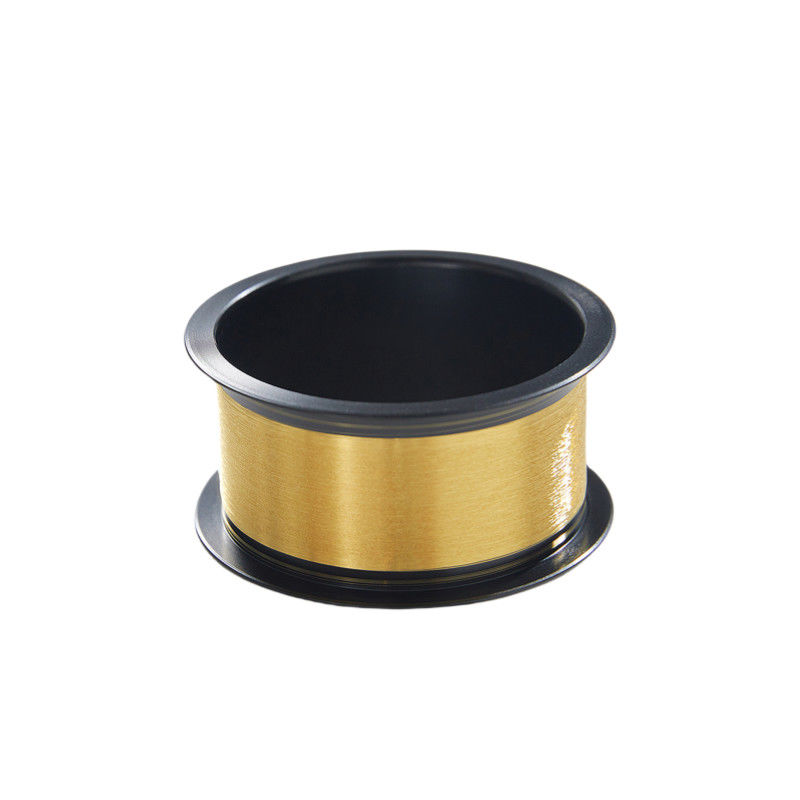

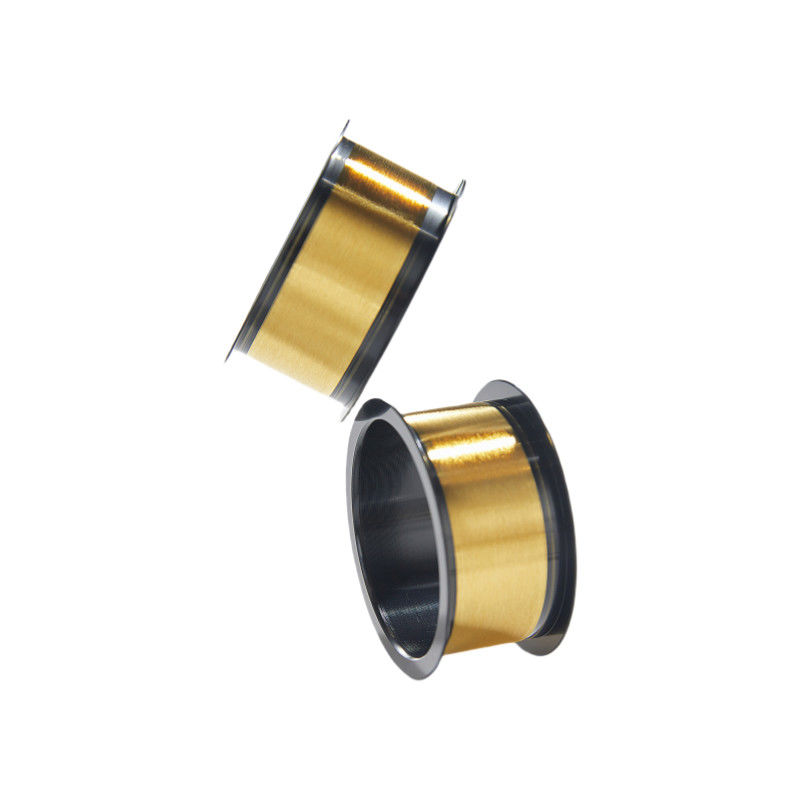

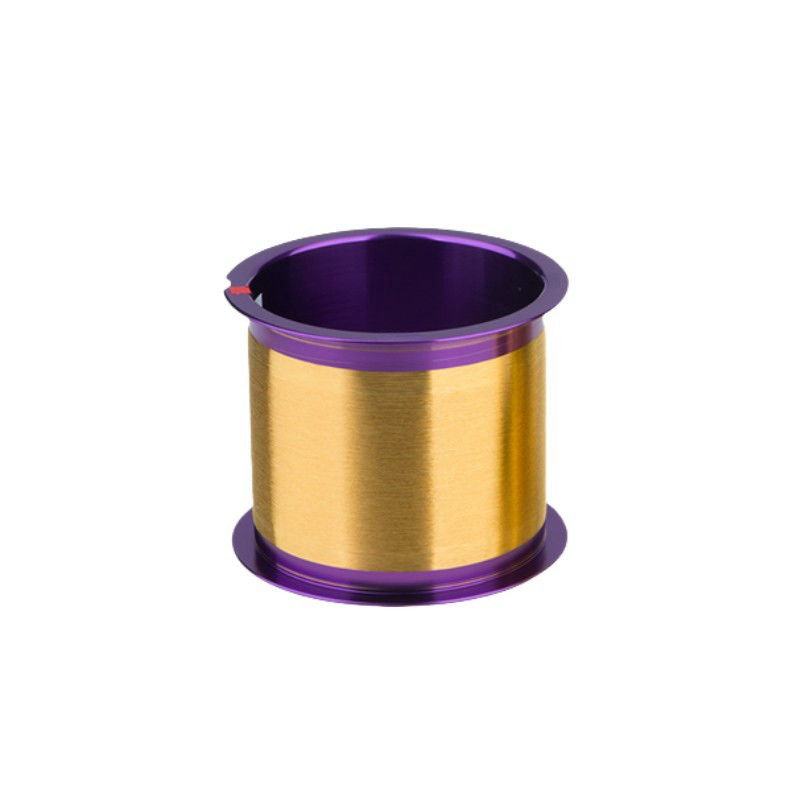

Fil ultrafin de diamètre 0,01 mm Fil de liaison en or pour emballage de semi-conducteurs
Optimisé pour l'emballage de semi-conducteurs à haute densité, cefils de liaison en or ultrafin de 0,01 mmIl offre une conductivité électrique exceptionnelle (≤ 2,4 μΩ·cm) et une fiabilité mécanique dans la fabrication de circuits intégrés avancés.99.999% d'or de haute puretéavec des éléments en alliage trace, il assure des performances stables à des températures extrêmes (-55°C à 300°C) et minimise la perte de signal dans la microélectronique, les dispositifs MEMS et les modules 5G.
d'une résistance à la traction de≥ 4 200 MPaAvec une finition de surface ultra-lissée, ce fil réduit les risques de rupture lors de la liaison thermosonique à grande vitesse, obtenant des diamètres de bille précis (2,5 ∼ 3,5φ) et des hauteurs de boucle pour les interconnexions sous-microne.Sa résistance à la fatigue supérieure résiste à 10Plus de 1000 cycles de liaison, ce qui le rend idéal pour l'électronique automobile, les capteurs médicaux et l'emballage de puces d'IA.
Conformité à la ROHSIl remplace les alternatives plus coûteuses revêtues de palladium tout en augmentant les rendements de production de 15 à 20%.Ce fil d'or fixe la norme pour la miniaturisation, durabilité et efficacité énergétique dans l'électronique de nouvelle génération.
Le fil de liaison en or (Au) est l'un des types de fil les plus couramment utilisés dans l'industrie des semi-conducteurs pour créer des liaisons de fil entre un matricule semi-conducteur et son emballage.Il est connu pour son excellente conductivité électrique, bonne conductivité thermique et fiabilité élevée.
Le fil de liaison à l'or est généralement fabriqué à partir d'or de haute pureté, qui a un niveau de pureté de 99,99% ou plus.d'un diamètre compris entre 10 et 40 microns.
Winner propose une large sélection de fils de liaison à billes, de clins et de boutons dans un portefeuille varié de 4N 99.99 / 3N 99.9 / 2N 99.0.
* matières premières de haute pureté (99,999%)
* Qualités mécaniques stables
* Surface de fil de haute qualité
* Fabriqué selon les spécifications du client
* Avec un diamètre allant jusqu'à 0,6 mil / 15 microns pour des applications très fines.
* Pour le collage à la boule ou au coin ou pour le colmatage à la broche
Le fil de liaison en or est une sorte de matériau pour l'emballage de semi-conducteurs qui a une excellente conductivité électrique, une conductivité thermique, des propriétés mécaniques et une stabilité chimique.Ce produit est utilisé comme plomb intérieur pour l'emballage et est l'un des matériaux essentiels dans le processus de fabrication des circuits intégrés et des séparateurs de semi-conducteurs.. Winner peut fournir du fil de liaison Au avec différents diamètres de fil de 10um-40um selon les exigences du client.
Les besoins physiques Propriétés
|
Densité:
|
190,34 g/cm3
|
|
Point de fusion:
|
1063°C
|
|
Résistance électrique: (@20°C)
|
20,3 μΩ-cm
|
|
Conductivité électrique: (@20°C)
|
75% (IACS)
|
|
Conductivité thermique: (@20°C)
|
Pour les véhicules à moteur électrique
|
|
Courant de fusion (10 mm x 25 μm)
|
0.52 A
|
Nous sommes fiers d'offrir une gamme complète de diamètres de fil, répondant ainsi aux divers besoins en matière de résistance et d'allongement dans différentes applications de fil.Nous collaborons étroitement avec nos clients pour fournir des solutions personnaliséesDans ces solutions sur mesure, les paramètres techniques tels que la résistance à la traction et l'allongement sont soigneusement adaptés pour répondre à leurs besoins spécifiques.Cette approche centrée sur le client nous permet non seulement de répondre mais de dépasser les attentes de nos clients sur le marché hautement concurrentiel des applications de fabrication de fils et de collage.
|
Composition
|
Diamètre
|
Résistance à la traction (gms)
|
L'allongement (en %)
|
|
990,99% Au
|
0.7 millions
|
17.5 μm
|
3 à 10
|
2 à 6
|
|
0.8 millions
|
20 μm
|
4 à 13
|
2 à 7
|
|
0.9 millions
|
22.5 μm
|
5 à 16
|
2 à 8
|
|
1.0 millions
|
25 μm
|
6 à 20
|
2 à 8
|
|
1.3 millions
|
32.5 μm
|
10 à 45
|
2 à 10
|
|
1.5 millions
|
37.5 μm
|
13 à 50
|
2 à 12
|
|
1.7 millions
|
42.5 μm
|
15 à 60
|
2 à 12
|
|
1.8 millions
|
45 μm
|
20 à 70
|
2 à 12
|
|
2.0 millions
|
50 μm
|
25 à 85
|
2 à 15
|
|
3.0 millions
|
75 μm
|
50 à 180
|
2 à 20
|
Pourquoi le fil d'or?
Le fil de liaison à l'or (Au) est utilisé dans un large éventail d'applications allant des appareils microélectroniques à haut nombre d'épingles et à haute hauteur ultra-fine aux composants discrets de haute puissance. Au is the preferred choice of bonding material when a) the contact material is not compatible with Aluminum (Al) and/or Copper (Cu) b) the contact area is limited c) the device will be subject to high temperature or high humidity environments.
Les avantages du fil d'or:
• Extrême fiabilité des obligations
• Une large fenêtre de traitement
• Collage de billes et de cloisons à faible impact
• Des performances de boucle supérieures
• Haute résistance à la traction
• Excellente résistance à la corrosion
• Courant de fusion plus élevé que le fil de liaison Al standard.
1Quel genre de fil de cuivre émaillé Winner produit?
Nous nous concentrons sur la recherche et le développement de fil de cuivre rond magnétique auto-ligant, fil magnétique polyuréthane fin, fil de cuivre litz auto-ligant et fil recouvert de soie auto-ligant.
2Quels diamètres ont le fil de cuivre émaillé?
Nous sommes spécialisés dans le fil de cuivre émaillé fin et ultrafin, les diamètres disponibles de nos produits sont Φ0.018-0.50mm.
3- C'est quoi le fil de cuivre émaillé auto-liant?
Le fil de cuivre émaillé auto-liant est un type spécial de fil émaillé avec une couche d'émail adhésif supplémentaire telle que la résine thermoplastique.
par la chaleur ou les solvants.
Une fois activées, les liaisons adhésives se retournent pour transformer les enroulements en une bobine auto-supportante compacte.
L'utilisation de fil auto-ligant peut offrir des avantages en termes de coûts et de fabrication dans certaines applications d'enroulement
Il est possible d'éliminer les bobines, le ruban adhésif, le vernis ou l'imprégnation.
4Est-il possible d'obtenir un échantillon de fil de cuivre émaillé auto-liant que vous avez en production?
Bien sûr que tu peux!
